压装螺栓和压装螺母
　　东城电器五金厂按照电子第十四研究所原专利生产压装螺钉和压装螺母已有20多年历史，适用于仪表或电子设备面板以及类似部位，在面板反面压入压装螺钉或压装螺母，用以安装固定架、元器件等，面板正面不露出螺孔或螺钉头，保证外表面平整、美观。应用于主要承受轴向力，承受径向力不大的场所。压装方便、性能可靠。

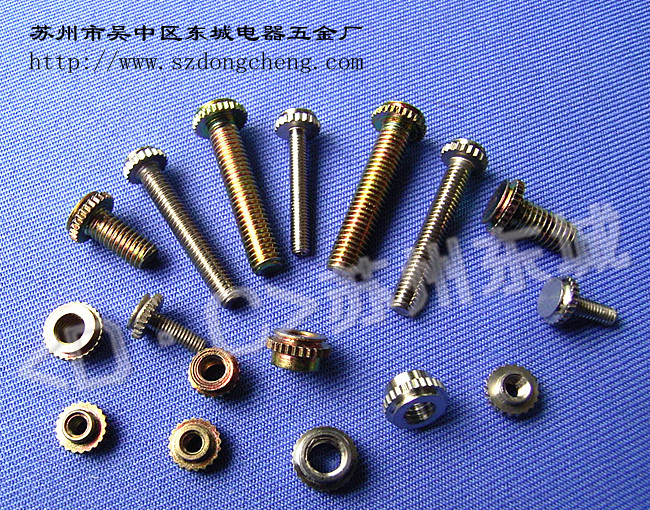

安装好的压装螺钉和压装螺母

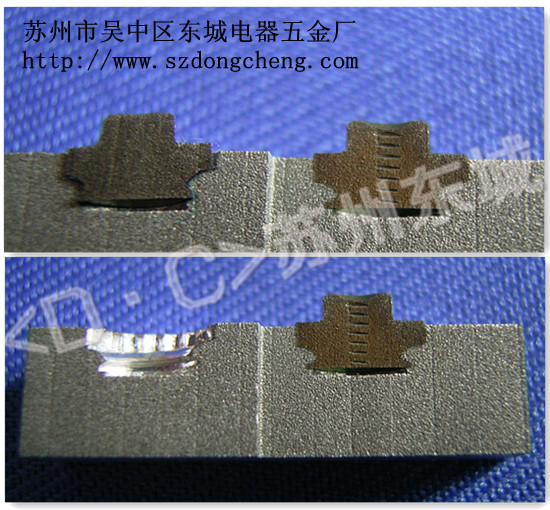

安装好的压装螺母剖面

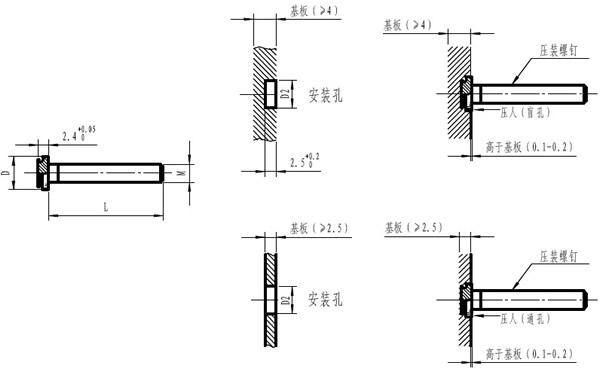

压装螺钉的型号、品种与尺寸表B1

表B1压装螺钉的型号、品种与尺寸
型号规格YM×L D 安装尺寸D2孔 材料
ＹＭ３×８ Φ７.５ Φ６ 不锈钢（３０４）
碳素钢（４５＃）
ＹＭ３×１０ Φ７.５ Φ６ 不锈钢（３０４）
碳素钢（４５＃）
ＹＭ３×１２ Φ７.５ Φ６ 不锈钢（３０４）
碳素钢（４５＃）
ＹＭ３×１６ Φ７.５ Φ６ 不锈钢（３０４）
碳素钢（４５＃）
ＹＭ３×２０ Φ７.５ Φ６ 不锈钢（３０４）
碳素钢（４５＃）
ＹＭ４×８ Φ７.５ Φ６ 不锈钢（３０４）
碳素钢（４５＃）
ＹＭ４×１０ Φ７.５ Φ６ 不锈钢（３０４）
碳素钢（４５＃）
ＹＭ４×１２ Φ７.５ Φ６ 不锈钢（３０４）
碳素钢（４５＃）
ＹＭ４×１６ Φ７.５ Φ６ 不锈钢（３０４）
碳素钢（４５＃）
ＹＭ４×２０ Φ８.８ Φ７.４ 不锈钢（３０４）
碳素钢（４５＃）
ＹＭ５×８ Φ８.８ Φ７.４ 不锈钢（３０４）
碳素钢（４５＃）
ＹＭ５×１０ Φ８.８ Φ７.４ 不锈钢（３０４）
碳素钢（４５＃）
ＹＭ５×１２ Φ８.８ Φ７.４ 不锈钢（３０４）
碳素钢（４５＃）
ＹＭ５×１６ Φ８.８ Φ７.４ 不锈钢（３０４）
碳素钢（４５＃）
ＹＭ５×２０ Φ８.８ Φ７.４ 不锈钢（３０４）
碳素钢（４５＃）

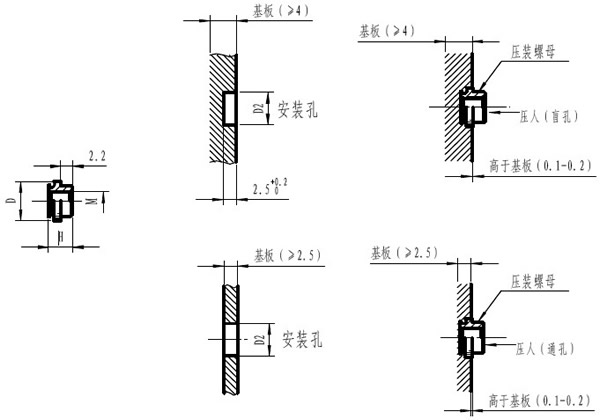

压装螺母的型号、品种与尺寸见表B2

表B1压装螺母的型号、品种与尺寸
型号规格ＹＭ Ｈ Ｄ 安装孔尺寸D2 使用说明 材料
ＹＭ３ ３.８ Φ７.３ Φ６ 通孔 不锈钢３０４
碳素钢４５＃
ＹＭ４ ４.５ Φ８.８ Φ６ 通孔 不锈钢３０４
碳素钢４５＃
ＹＭ５ ４.５ Φ７.３ Φ７.４ 通孔 不锈钢３０４
碳素钢４５＃
ＹＭ３－（Ｚ） ３.８ Φ７.３ Φ６ 盲孔 不锈钢３０４
碳素钢４５＃
ＹＭ４－（Ｚ） ４.５ Φ７.３ Φ６ 盲孔 不锈钢３０４
碳素钢４５＃
ＹＭ５－（Ｚ） ４.５ Φ８.８ Φ７.４ 盲孔 不锈钢３０４
碳素钢４５＃

压装螺钉和压装螺母的安装
按照上述有关图表中加工好盲孔（或通孔）后，用压力机将螺钉（或螺母）压入基体，注意压入尺寸应严格按照压装螺钉和压装螺母使用说明中的要求。
