QC系列水压管路快速连接头和附件
用途：
QC系列水压管路快速连接接头（以下简称水压接头）是一种不需要专用工具或装置，能手持快速连接或断开水压管路的接头，能耐60#乙二醇水溶液长期使用。适用于采用水冷却的大功率电子设备以及其他类似场所。 QC系列水压接头可与美国世伟洛克(Swagelok)公司同类型产品连接。
品种、型号：
QC系列水压接头目前有1/2吋（QC8）和1/4吋（QC6）两种尺寸以及两种接头的直式和弯式转接附件。分别见图C1、图C2和表C1。

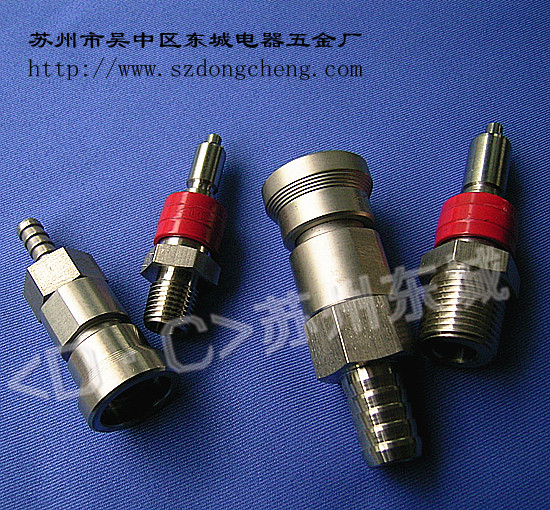

QC6和QC8插头和插座

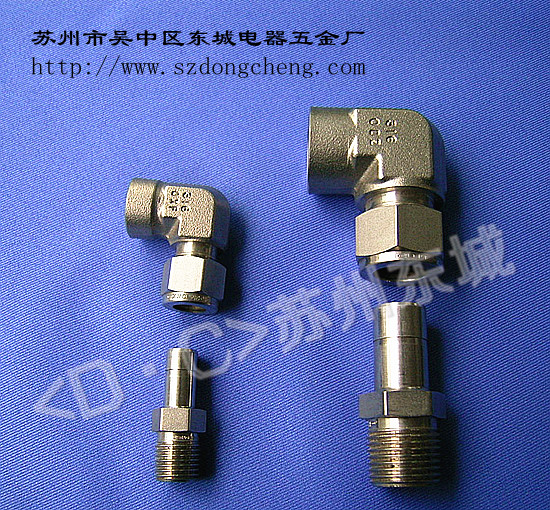

QC6和QC8直式与弯式转接头
表C1 QC6和QC8水压接头及其转接附件的名称、型号
分类 名称 型号 阴接头端接软管內径
1/4吋接头 阳接头 QC-6J   φ6.3
阴接头 QC-6K
1/4吋接头附件 弯转接头 QCF-6W
直转接头 QCF-6Z
1/2吋接头 阳接头 QC-8J   φ12.5
阴接头 QC-8K
1/2吋接头附件 弯转接头 QCF-8W
直转接头 QCF-8Z

额定工作压力  0～1.25MPa

工作温度范围  -55℃～+125℃

使用寿命  1000次插拔（0.5 MPa以下）后，在液体压力达2.5MPa（两倍额定工作压力）时 接头仍能保持密封无渗漏现象。

压力损失

接头型号 流量
l/h		 压力损失
MPa
QC—6 400 0.14
QC—8 1000 0.08

阀体材质     304不锈钢
